شبکه خاموت و بولت فونداسیون پیش‌ساخته چیست؟
راهنمای فنی پارس طراحان تینو
در فونداسیون‌های پیش‌ساخته مورد استفاده برای پایه‌های روشنایی، دکل‌های دوربین، برج‌های نوری، برج‌های پرچم و سایر سازه‌های فلزی، یکی از مهم‌ترین اجزای داخلی فونداسیون مجموعه آرماتوربندی و بولت‌هاست که از آن با عنوان شبکه خاموت و بولت فونداسیون یاد می‌شود.
این مجموعه پیش از بتن‌ریزی مطابق مشخصات فنی فونداسیون مونتاژ و در داخل قالب تثبیت می‌شود. پس از بتن‌ریزی، بتن، شبکه آرماتور و مجموعه بولت‌ها به‌صورت یک سیستم یکپارچه عمل می‌کنند.

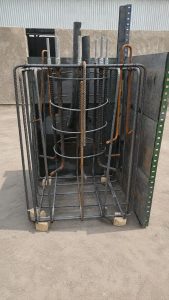

نمونه شبکه آرماتور و بولت فونداسیون پیش‌ساخته پیش از قرارگیری در قالب
شبکه خاموت فونداسیون چه وظیفه‌ای دارد؟
بتن مقاومت فشاری بالایی دارد، اما برای تحمل مناسب تنش‌های کششی و کنترل ترک به آرماتور نیاز دارد. به همین دلیل در فونداسیون از میلگردهای طولی، عرضی و خاموت‌ها استفاده می‌شود.
شبکه آرماتور علاوه بر مسلح‌کردن بتن، در عملکرد یکپارچه فونداسیون در برابر نیروهای واردشده از سازه نقش دارد. در فونداسیون پایه‌های روشنایی و سازه‌های مشابه، نیروهای ناشی از وزن سازه، باد و لنگر واژگونی باید از طریق فونداسیون به زمین منتقل شوند؛ بنابراین ابعاد فونداسیون و مشخصات آرماتور باید متناسب با شرایط بارگذاری و خاک تعیین شود.

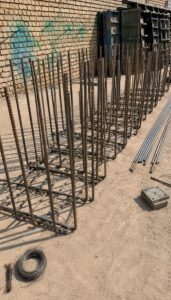

آماده‌سازی شبکه‌های آرماتور فونداسیون پیش از مونتاژ بولت و قالب‌بندی
بولت فونداسیون چه نقشی دارد؟
بولت یا Anchor Bolt نقطه اتصال سازه فلزی به فونداسیون بتنی است. پس از نصب فونداسیون، بیس‌پلیت پایه روی بولت‌ها قرار گرفته و به کمک مهره و واشر مهار می‌شود.
قطر و مشخصات بولت، طول مهاری، میزان بیرون‌زدگی قسمت رزوه‌شده از بتن و آرایش بولت‌ها باید متناسب با بیس‌پلیت و مشخصات سازه تعیین شود. در نتیجه بولت یک قطعه جانبی ساده نیست، بلکه بخشی از مسیر انتقال نیرو از سازه به فونداسیون محسوب می‌شود.
چرا دقت شبکه بولت اهمیت زیادی دارد؟
یکی از مهم‌ترین مراحل تولید فونداسیون پیش‌ساخته، کنترل موقعیت بولت‌ها قبل از بتن‌ریزی است. فاصله بولت‌ها باید با سوراخ‌های بیس‌پلیت سازه هماهنگ باشد و مجموعه بولت به‌گونه‌ای تثبیت شود که هنگام بتن‌ریزی جابه‌جا نشود.
خطا در این مرحله می‌تواند پس از سخت‌شدن بتن باعث عدم تطابق بیس‌پلیت با بولت‌ها، دشواری نصب پایه، انحراف در نصب یا نیاز به اصلاحات غیر اصولی در محل پروژه شود.

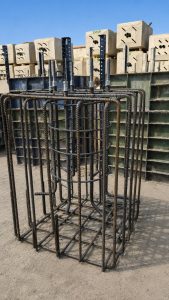

مونتاژ و تثبیت مجموعه بولت‌ها و شبکه آرماتور پیش از بتن‌ریزی
چه مواردی در ساخت شبکه خاموت و بولت کنترل می‌شود؟
- قطر، تعداد و آرایش میلگردها و خاموت‌ها مطابق مشخصات فنی
- قطر، تعداد و مشخصات بولت‌ها
- فاصله مرکز تا مرکز بولت‌ها و تطابق آن با بیس‌پلیت
- طول مهاری بولت در داخل فونداسیون
- میزان بیرون‌زدگی قسمت رزوه‌شده از سطح نهایی بتن
- قائم بودن و تثبیت مناسب بولت‌ها
- جلوگیری از جابه‌جایی شبکه هنگام بتن‌ریزی
- کنترل موقعیت لوله‌های عبور کابل نسبت به شبکه و مجموعه بولت

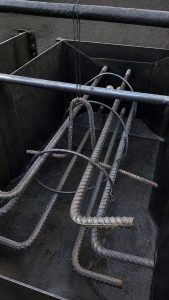

نمای نزدیک از آرماتورها و اجزای داخلی فونداسیون پیش از بتن‌ریزی
آیا شبکه خاموت و بولت همه فونداسیون‌ها یکسان است؟
خیر. استفاده از یک شبکه ثابت برای تمام فونداسیون‌ها رویکرد مناسبی نیست. مشخصات شبکه و بولت باید با توجه به نوع و ارتفاع سازه، ابعاد بیس‌پلیت، تعداد و آرایش بولت‌ها، نیروهای وارد بر پایه، شرایط باد، مشخصات فونداسیون و شرایط خاک محل پروژه تعیین شود.
به همین دلیل ممکن است دو فونداسیون با ظاهر یا ابعاد نزدیک، شبکه آرماتور یا مجموعه بولت متفاوتی داشته باشند.
شبکه خاموت و بولت در فونداسیون‌های پیش‌ساخته پارس طراحان تینو
در فرآیند تولید فونداسیون پیش‌ساخته در پارس طراحان تینو، آماده‌سازی شبکه آرماتور و مجموعه بولت از مراحل اصلی پیش از قالب‌بندی نهایی و بتن‌ریزی است.
هدف از کنترل این مرحله، دستیابی به فونداسیونی است که علاوه بر کیفیت مناسب بتن، از نظر آرماتوربندی، موقعیت بولت‌ها و تطابق با سازه موردنظر نیز مطابق مشخصات فنی پروژه تولید شده باشد.
امکان تولید فونداسیون متناسب با پایه‌های روشنایی، دکل‌های دوربین نظارتی، برج‌های نوری، برج‌های پرچم و سایر سازه‌های فلزی باعث می‌شود مشخصات شبکه خاموت و بولت نیز متناسب با کاربرد و مشخصات هر محصول در نظر گرفته شود.

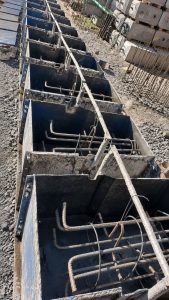

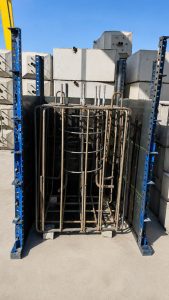

قالب‌بندی و آماده‌سازی فونداسیون پیش‌ساخته در مجموعه تولیدی پارس طراحان تینو
مرحله بتن‌ریزی
پس از کنترل شبکه آرماتور، بولت‌ها، قالب و اجزای مدفون، بتن‌ریزی انجام می‌شود. در این مرحله تثبیت مناسب شبکه اهمیت زیادی دارد، زیرا جابه‌جایی بولت یا آرماتور در حین بتن‌ریزی می‌تواند بر دقت نهایی فونداسیون و نصب سازه اثر بگذارد.

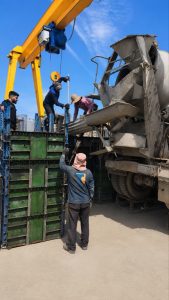

بتن‌ریزی فونداسیون پیش‌ساخته پس از تکمیل شبکه آرماتور، بولت و قالب‌بندی
جمع‌بندی
کیفیت فونداسیون پیش‌ساخته فقط به ظاهر بتن یا مقاومت فشاری آن محدود نمی‌شود. بخش مهمی از عملکرد فونداسیون به اجزایی وابسته است که پس از بتن‌ریزی دیگر قابل مشاهده نیستند.
شبکه صحیح آرماتور، خاموت‌بندی مناسب، انتخاب و جانمایی دقیق بولت‌ها و تثبیت صحیح مجموعه پیش از بتن‌ریزی، همگی در کیفیت نهایی فونداسیون و نصب صحیح سازه نقش دارند.
