فونداسیون دو مرحله‌ای بتنی پارس طراحان تینو یکی از راهکارهای مناسب برای نصب و مهار سازه‌های مرتفع شهری و صنعتی از جمله برج‌های نوری، پایه‌های دوربین ترافیکی، پایه‌های نظارتی، پایه‌های پرچم و سایر سازه‌های فلزی بلند است.
این نوع فونداسیون به‌صورت دو مرحله بتن‌ریزی تولید می‌شود و طراحی آن امکان تولید در ابعاد و وزن‌های مختلف را متناسب با مشخصات سازه، شرایط محل نصب و الزامات پروژه فراهم می‌کند.
در سازه‌های بلند، فونداسیون نقش بسیار مهمی در انتقال بارهای قائم، نیروهای جانبی و لنگرهای ناشی از باد به زمین دارد. بنابراین ابعاد، وزن، آرماتورگذاری، تعداد و سایز بولت‌ها و مشخصات بتن باید بر اساس محاسبات مهندسی و شرایط پروژه تعیین شوند.
مشخصات فنی فونداسیون دو مرحله‌ای
فونداسیون‌های دو مرحله‌ای پارس طراحان تینو با توجه به نیاز پروژه قابل تولید هستند.
| مشخصه
|
مشخصات
|
| نوع فونداسیون
|
بتنی دو مرحله‌ای
|
| کاربرد
|
سازه‌های مرتفع، برج نوری، پایه دوربین، پایه پرچم و سازه‌های مشابه
|
| ارتفاع سازه هدف
|
۳۰ متر به بالا
|
| وزن فونداسیون
|
حدود ۳ تا ۱۰ تن
|
| تعداد بولت
|
معمولاً ۶ تا 12عدد، بر اساس طراحی
|
| سایز بولت
|
M24 تا M32
|
| سیستم عبور کابل
|
لوله عبور کابل تعبیه‌شده در فونداسیون
|
| محل خروج لوله کابل
|
مرکز محدوده بولت‌ها / داخل دایره یا آرایش بولت‌ها
|
| روش تولید
|
آرماتوربندی، نصب متعلقات، قالب‌بندی و بتن‌ریزی در دو مرحله
|
| ابعاد
|
قابل تولید بر اساس نقشه و محاسبات پروژه
|
نکته: وزن ۳ تا ۱۰ تن و محدوده بولت‌های M24 تا M32، مشخصات تولیدی این محصول در پارس طراحان تینو است؛ ابعاد نهایی و آرماتورگذاری باید برای هر پروژه به‌صورت جداگانه تعیین شود.

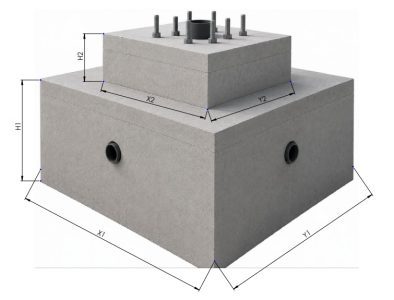

ساختار فونداسیون دو مرحله‌ای

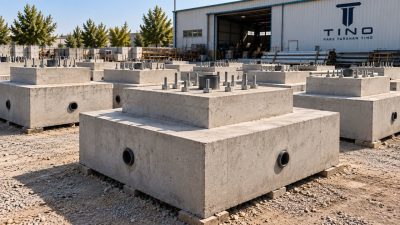

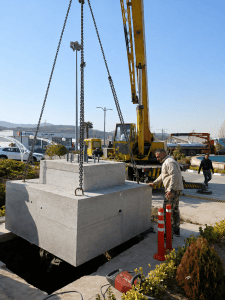

همان‌طور که در تصویر محصول مشاهده می‌شود، این فونداسیون از دو بخش اصلی تشکیل شده است:
۱. بخش اصلی یا پایه فونداسیون
قسمت پایینی، حجم اصلی فونداسیون را تشکیل می‌دهد و وظیفه آن انتقال نیروها و لنگرهای واردشده از سازه به بستر زمین است.
ابعاد این بخش با توجه به عواملی مانند:
ارتفاع سازه
وزن سازه و تجهیزات
سطح مقطع و ابعاد بیس‌پلیت
سرعت و فشار باد منطقه
نوع و مقاومت خاک
شرایط لرزه‌ای منطقه
نوع سازه و نحوه اتصال آن
میزان لنگر واژگونی
تعیین می‌شود.
ابعاد فونداسیون را نمی‌توان صرفاً بر اساس ارتفاع سازه یا وزن فونداسیون تعیین کرد؛ طراحی نهایی باید بر اساس محاسبات مهندسی انجام شود.
۲. پدستال یا بخش فوقانی
در مرحله دوم، قسمت فوقانی فونداسیون با ابعاد کوچک‌تر اجرا می‌شود.
این بخش محل قرارگیری بولت‌های مهاری است و وظیفه ایجاد سطح اتصال مناسب میان فونداسیون بتنی و بیس‌پلیت سازه را بر عهده دارد.
محل و آرایش بولت‌ها باید با سوراخ‌های بیس‌پلیت سازه کاملاً منطبق باشد؛ به همین دلیل استفاده از شابلون دقیق فلزی برای تثبیت موقعیت بولت‌ها اهمیت زیادی دارد.
بتن‌ریزی دو مرحله‌ای
یکی از ویژگی‌های این مدل، دو مرحله‌ای بودن فرآیند بتن‌ریزی است.
مرحله اول
ابتدا قسمت اصلی فونداسیون شامل شبکه آرماتور، متعلقات لازم و مسیرهای عبور کابل آماده شده و بتن‌ریزی بخش پایینی انجام می‌شود.
پس از رسیدن بتن به شرایط مناسب، مرحله دوم اجرا می‌شود.
مرحله دوم
در مرحله دوم، قسمت فوقانی یا پدستال فونداسیون اجرا شده و بولت‌ها، شابلون و مسیر عبور کابل در موقعیت دقیق خود قرار می‌گیرند.
این روش باعث می‌شود شکل هندسی فونداسیون مطابق نقشه تولید شده و محل قرارگیری اجزای اتصال با دقت مناسبی کنترل شود.
بولت‌های M24 تا M32
برای این نوع فونداسیون، امکان استفاده از بولت‌های مهاری در محدوده:
M24 – M27 – M30 – M32
وجود دارد.
انتخاب قطر، طول، تعداد و آرایش بولت‌ها باید بر اساس نیروهای وارد بر سازه و مشخصات بیس‌پلیت تعیین شود.
بولت‌ها رابط اصلی بین بیس‌پلیت سازه و فونداسیون بتنی هستند و دقت محل قرارگیری آن‌ها اهمیت زیادی دارد. منابع فنی حوزه برج‌های نوری نیز بر استفاده از شابلون برای تثبیت دقیق موقعیت بولت‌ها تأکید می‌کنند.
ویژگی‌های قابل ارائه
بولت M24
بولت M27
بولت M30
بولت M32
مهره و متعلقات اتصال
شابلون نصب بولت
تنظیم دقیق آکس بولت‌ها
امکان تولید مطابق نقشه اختصاصی پروژه
لوله عبور کابل
یکی از اجزای مهم این فونداسیون، لوله عبور کابل است.
این لوله در زمان ساخت داخل فونداسیون تعبیه می‌شود تا کابل‌های برق، کنترل یا تجهیزات سازه بتوانند بدون نیاز به تخریب بتن از داخل فونداسیون عبور کنند.
در این مدل، لوله عبور کابل از قسمت مرکزی محدوده بولت‌ها خارج می‌شود؛ به‌گونه‌ای که خروجی لوله در ناحیه‌ای قرار می‌گیرد که پس از نصب بیس‌پلیت، مسیر کابل به داخل سازه دسترسی داشته باشد.
در فونداسیون‌های آماده نیز تعبیه لوله برای عبور کابل یک روش متداول است و امکان تولید مدل‌های تک‌لوله و دو‌لوله نیز وجود دارد.
مزایای لوله عبور کابل
جلوگیری از تخریب فونداسیون برای کابل‌کشی
محافظت بهتر از مسیر کابل
ایجاد مسیر مشخص برای ورود کابل به سازه
افزایش سرعت نصب
امکان پیش‌بینی مسیر کابل از زمان ساخت
قابلیت اجرای تک‌مسیر یا چندمسیر بر اساس نیاز پروژه
وزن ۳ تا ۱۰ تن
یکی از ویژگی‌های مهم این فونداسیون، امکان تولید در محدوده وزنی حدود ۳ تا ۱۰ تن است.
وزن نهایی با توجه به:
طول و عرض فونداسیون
ارتفاع فونداسیون
ابعاد پدستال
حجم بتن
آرماتور مصرفی
تعداد و ابعاد اجزای فلزی
تعیین می‌شود.
به همین دلیل امکان ساخت فونداسیون با وزن متناسب با پروژه وجود دارد و محصول را می‌توان برای سازه‌های مختلف با شرایط بارگذاری متفاوت طراحی و تولید کرد.
کاربردهای فونداسیون
این نوع فونداسیون می‌تواند برای پروژه‌هایی مانند موارد زیر مورد استفاده قرار گیرد:

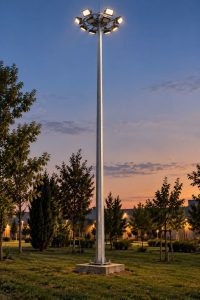

برج‌های نوری و روشنایی
برای برج‌های روشنایی مرتفع که تحت تأثیر وزن سازه، تجهیزات و نیروهای باد قرار دارند.
پایه‌های دوربین ترافیکی
مناسب برای پایه‌های مرتفع دوربین‌های کنترل ترافیک، نظارتی و سامانه‌های شهری.

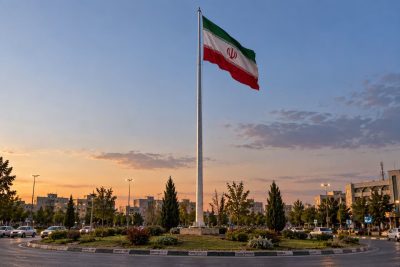

پایه‌های پرچم مرتفع
برای پایه‌های پرچم با ارتفاع زیاد که نیازمند اتصال فلنجی و بولتی به فونداسیون هستند.
سازه‌های نظارتی
برای پایه‌ها و سازه‌های فلزی حامل تجهیزات نظارتی و ارتباطی.
سایر سازه‌های فلزی مرتفع
در صورت تأیید طراحی و محاسبات، امکان استفاده در پروژه‌های مختلفی که نیاز به فونداسیون بتنی سنگین و اتصال بولتی دارند وجود دارد.
مزایای فونداسیون پارس طراحان تینو
دقت در ساخت
تولید بر اساس نقشه و ابعاد مشخص پروژه.
امکان تولید وزن‌های مختلف
قابلیت تولید از حدود ۳ تن تا ۱۰ تن، متناسب با طراحی.
تنوع سایز بولت
امکان استفاده از بولت‌های M24 تا M32.
مسیر کابل پیش‌بینی‌شده
تعبیه لوله عبور کابل در زمان ساخت فونداسیون.
اجرای دو مرحله‌ای
ساخت فونداسیون در دو بخش برای دستیابی به هندسه و جزئیات مورد نیاز پروژه.
امکان سفارشی‌سازی
ابعاد، تعداد بولت، آرایش بولت، مسیر کابل و سایر جزئیات قابل تنظیم بر اساس نقشه پروژه.
مناسب سازه‌های مرتفع
این مدل برای پروژه‌هایی که نیاز به فونداسیون سنگین و اتصال بولتی دارند، قابل طراحی و تولید است.
کنترل کیفیت در تولید
در تولید فونداسیون‌های سنگین، کیفیت بتن، آرماتورگذاری، محل بولت‌ها و مسیر عبور کابل اهمیت بالایی دارد.
پارس طراحان تینو می‌تواند فونداسیون را بر اساس مشخصات سازه و نقشه پروژه تولید کند.
برای انتخاب فونداسیون مناسب، اطلاعاتی مانند موارد زیر اهمیت دارد:
ارتفاع سازه
وزن سازه
نوع سازه
ابعاد و ضخامت بیس‌پلیت
تعداد و قطر سوراخ‌های بیس‌پلیت
آکس به آکس بولت‌ها
تعداد بولت‌ها
سرعت باد منطقه
شرایط خاک محل نصب
تجهیزات نصب‌شده روی سازه
مسیر ورود و خروج کابل
الزامات پروژه و کارفرما
ابعاد نهایی فونداسیون نباید صرفاً با یک جدول ثابت انتخاب شود؛ برای سازه‌های مرتفع، شرایط باد، خاک، وزن و هندسه سازه مستقیماً بر طراحی فونداسیون اثر می‌گذارند.
مشخصات قابل سفارش:
وزن فونداسیون: ۳ تا ۱۰ تن
مناسب سازه‌های ۳۰ متر به بالا
بولت: M24 تا M32
امکان اجرای ۶ تا ۱۲ بولت طبق نقشه
لوله عبور کابل
خروجی کابل از محدوده مرکزی بولت‌ها
تولید در ابعاد سفارشی
ساخت مطابق نقشه و شابلون پروژه
سفارش فونداسیون
اگر برای پروژه خود به فونداسیون بتنی ۳ تا ۱۰ تن نیاز دارید، پارس طراحان تینو می‌تواند محصول را بر اساس مشخصات پروژه تولید کند.
