نقشه‌های فنی دکل دوربین ۹ و ۱۲ متری

برای نمایش بزرگ‌تر و بررسی جزئیات فنی، روی نقشه کلیک کنید.

دکل دوربین قطر ۱۵–۳۰ فلنچی

دکل دوربین ۹ متری قطر ۱۵–۳۰ | فلنچی، دودستک ۱۸۰ درجه

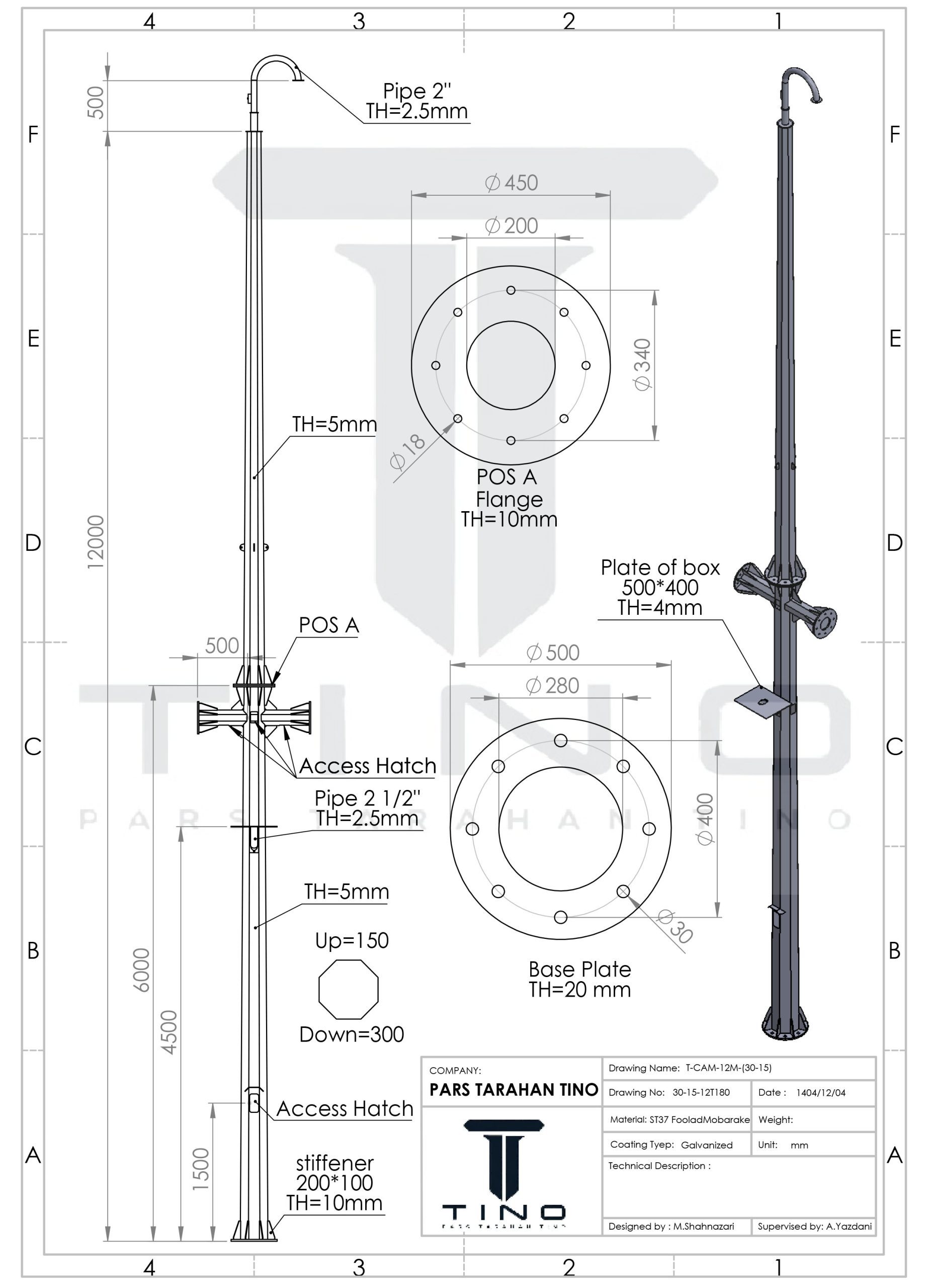

دکل دوربین ۱۲ متری قطر ۱۵–۳۰ | فلنچی، دودستک ۱۸۰ درجه

دکل دوربین قطر ۱۵–۳۰ تداخلی

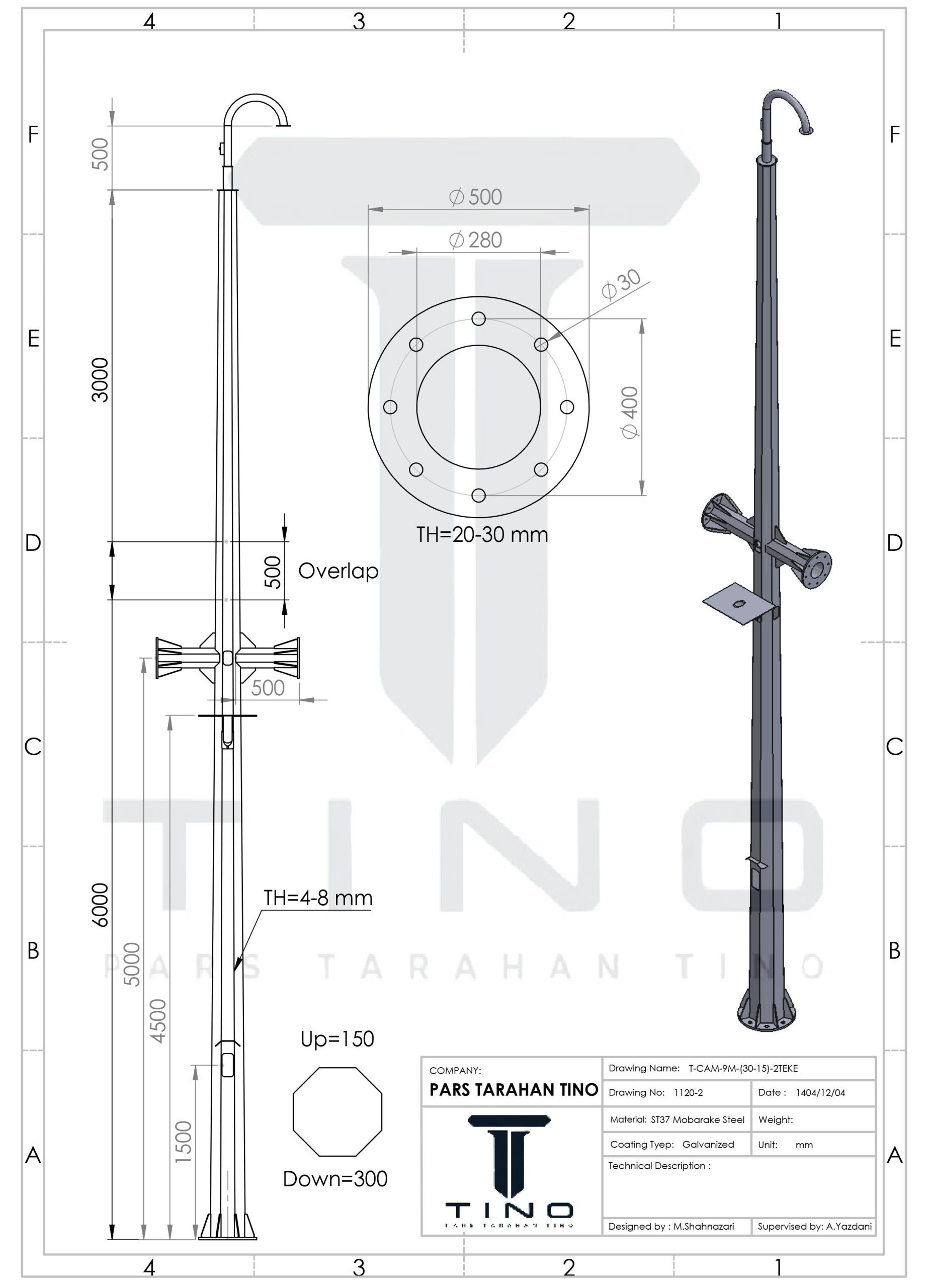

دکل دوربین ۹ متری قطر ۱۵–۳۰ | تداخلی، دوتکه

دکل دوربین قطر۲۰–۴۰ فلنچی

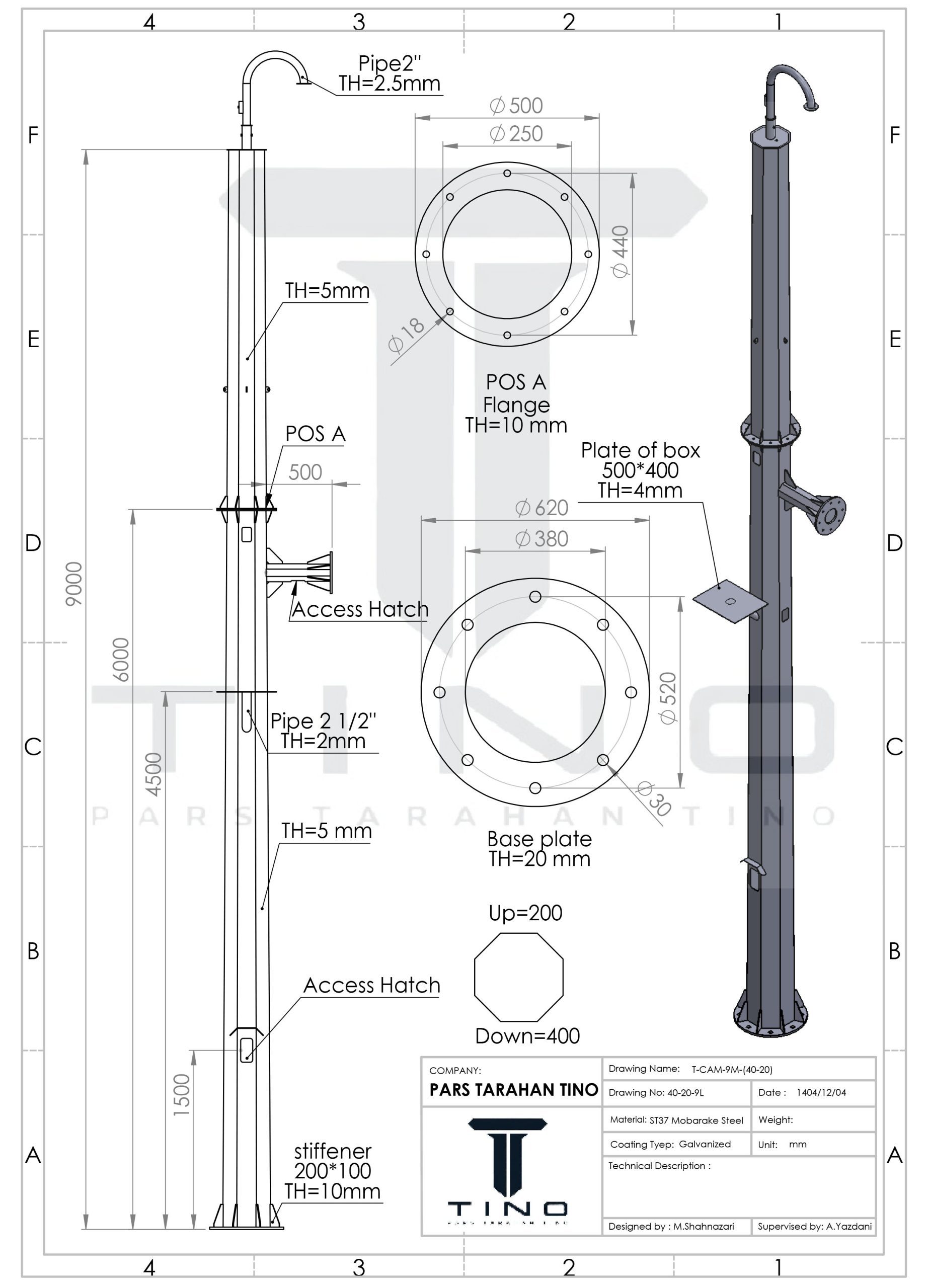

دکل دوربین ۹ متری قطر ۲۰–۴۰ | فلنچی، تک‌دستک

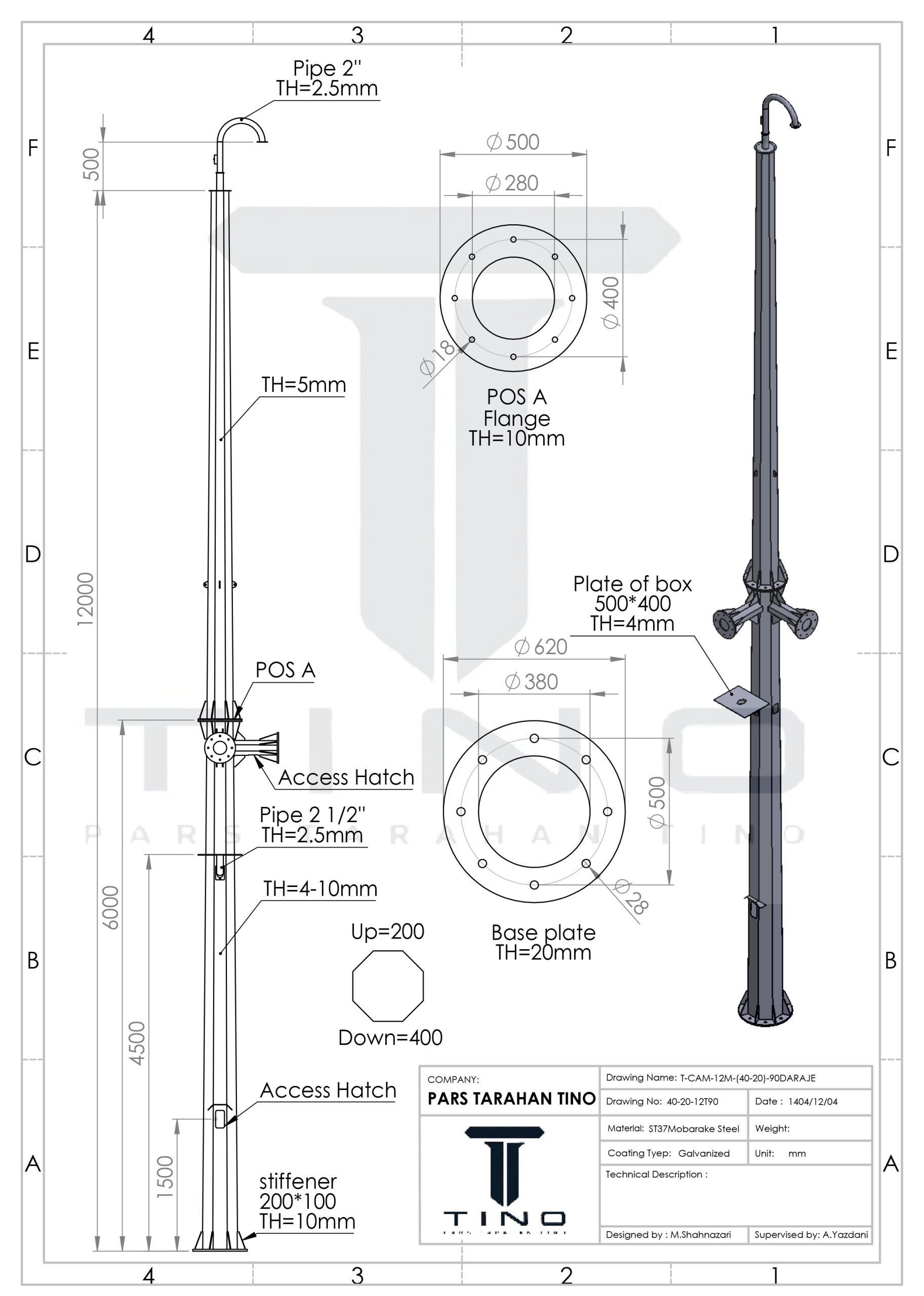

دکل دوربین ۱۲ متری قطر ۲۰–۴۰ | فلنچی، دودستک ۹۰ درجه

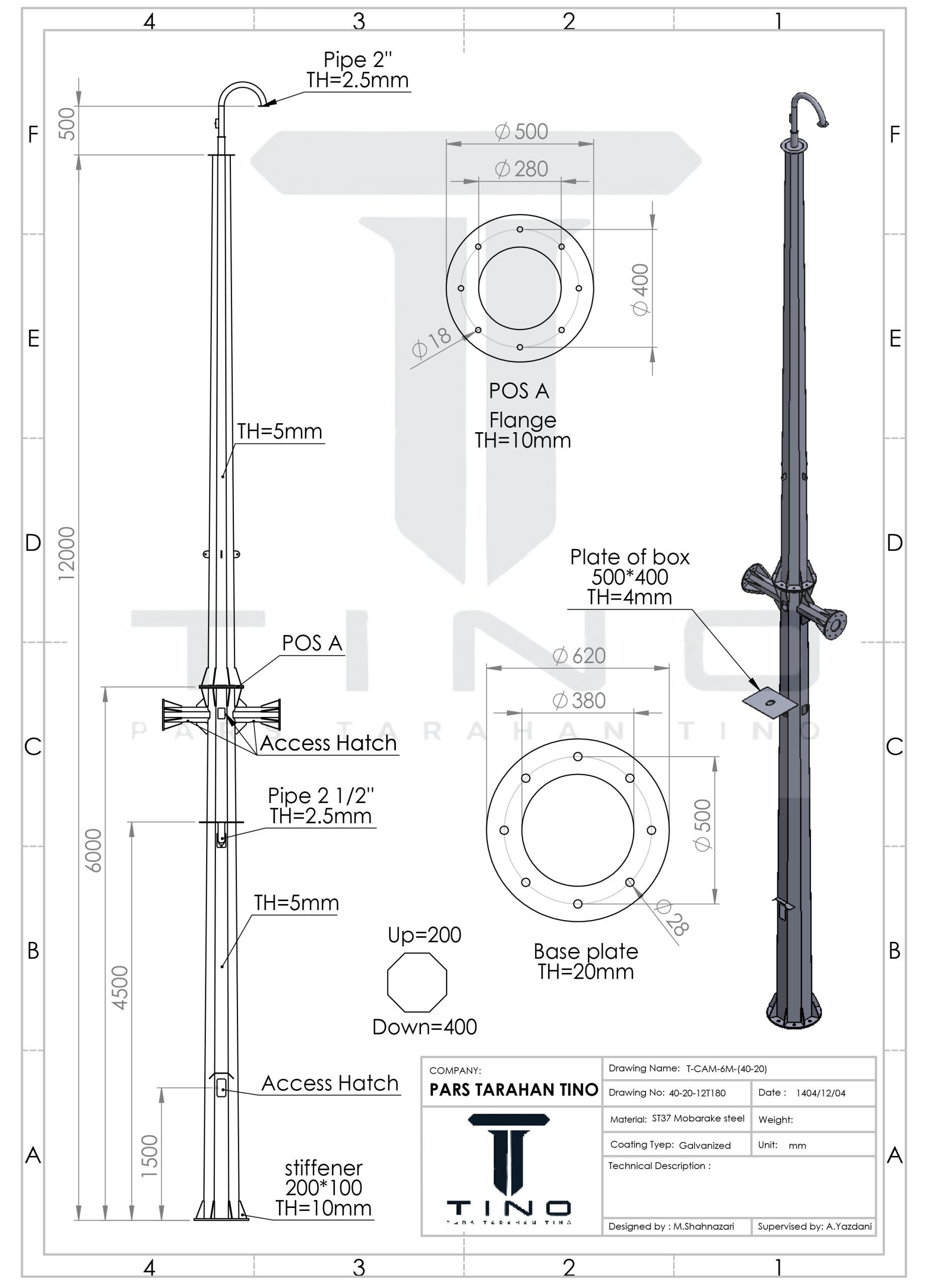

دکل دوربین ۱۲ متری قطر ۲۰–۴۰ | فلنچی، دودستک ۱۸۰ درجه

دکل دوربین قطر۲۰–۴۰ تداخلی

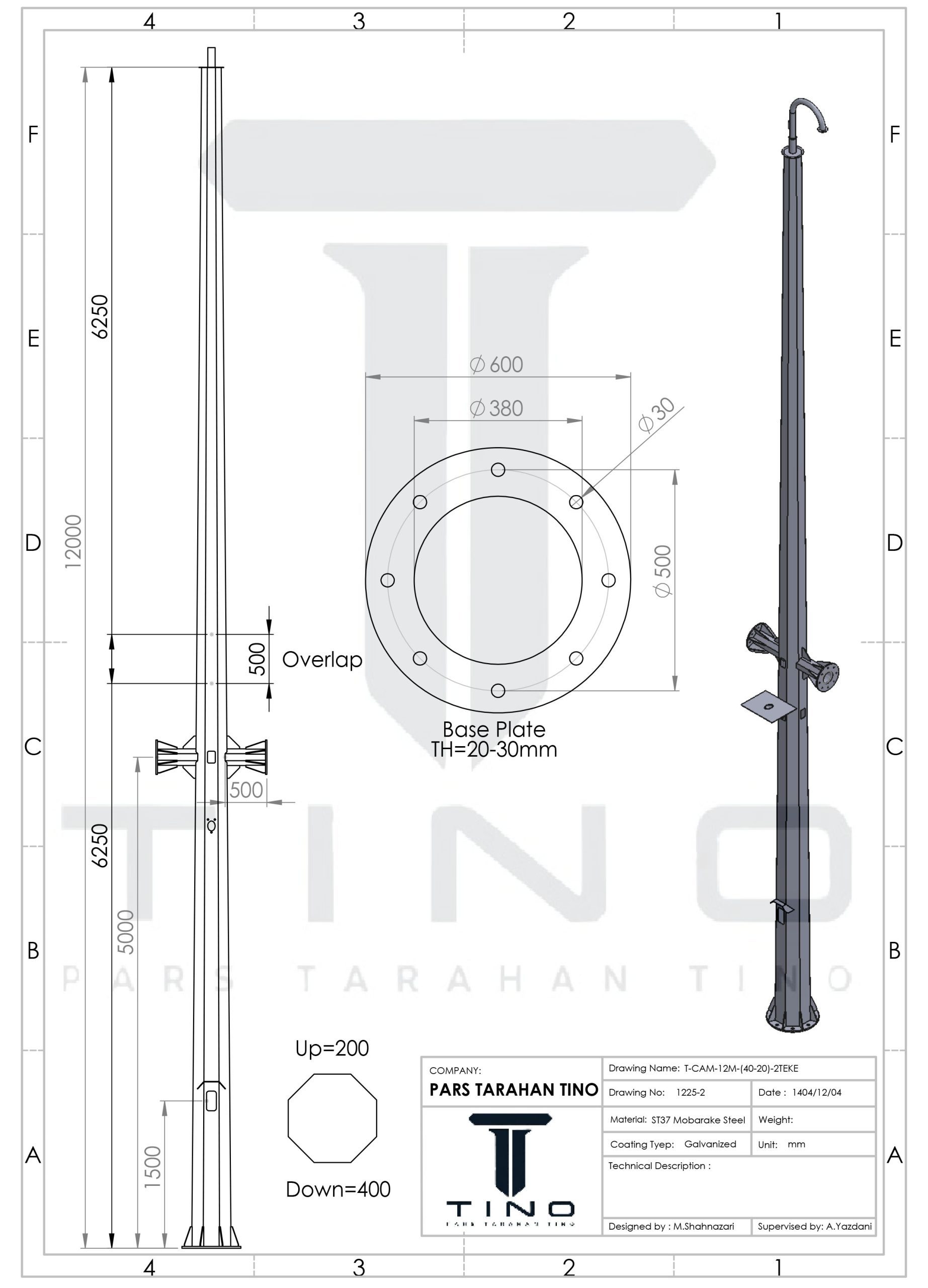

دکل دوربین ۱۲ متری قطر ۲۰–۴۰ | تداخلی، دوتکه

دکل دوربین قطر ۲۵–۵۰ فلنچی

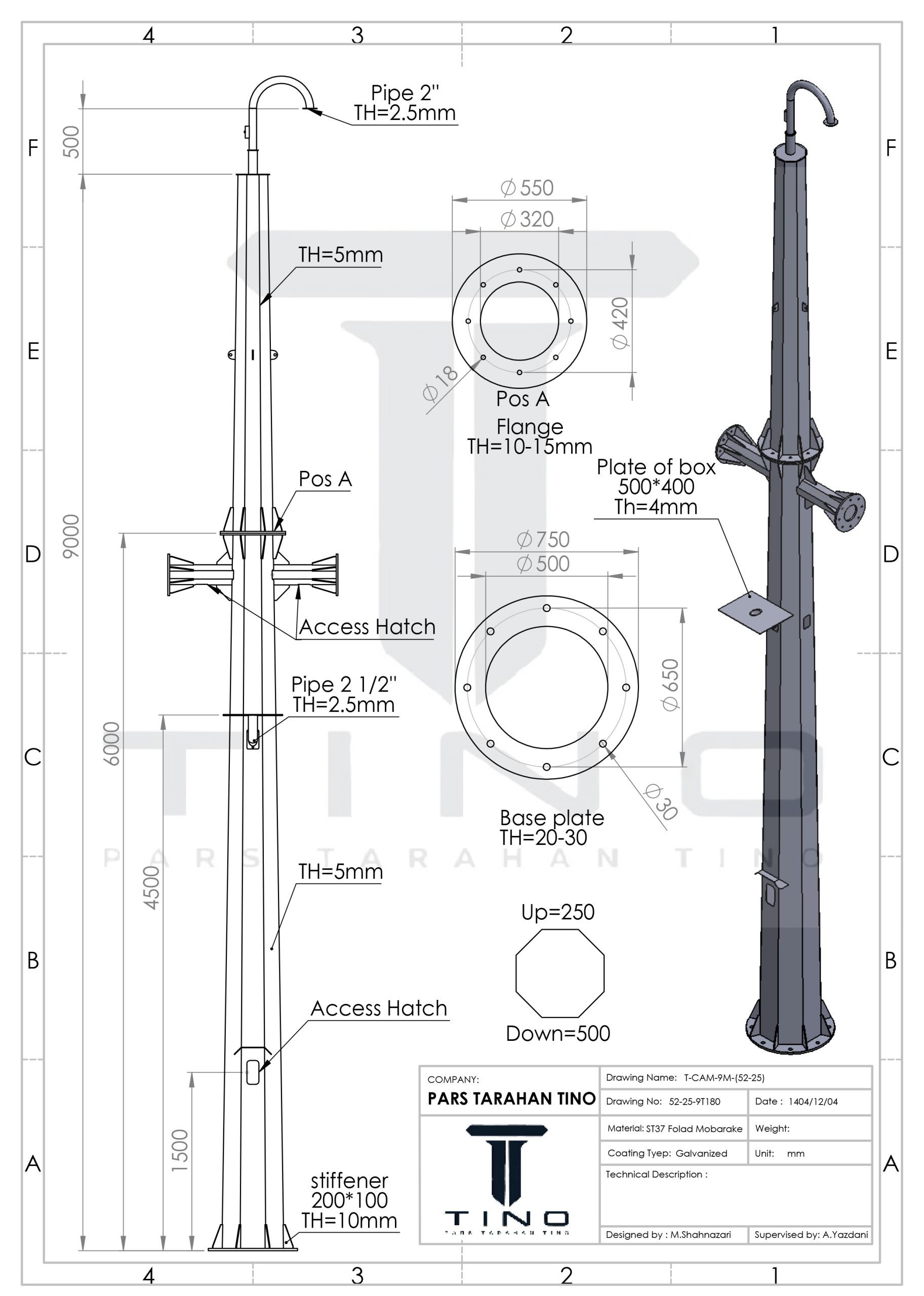

دکل دوربین ۹ متری قطر ۲۵–۵۰ | فلنچی، دودستک ۱۸۰ درجه

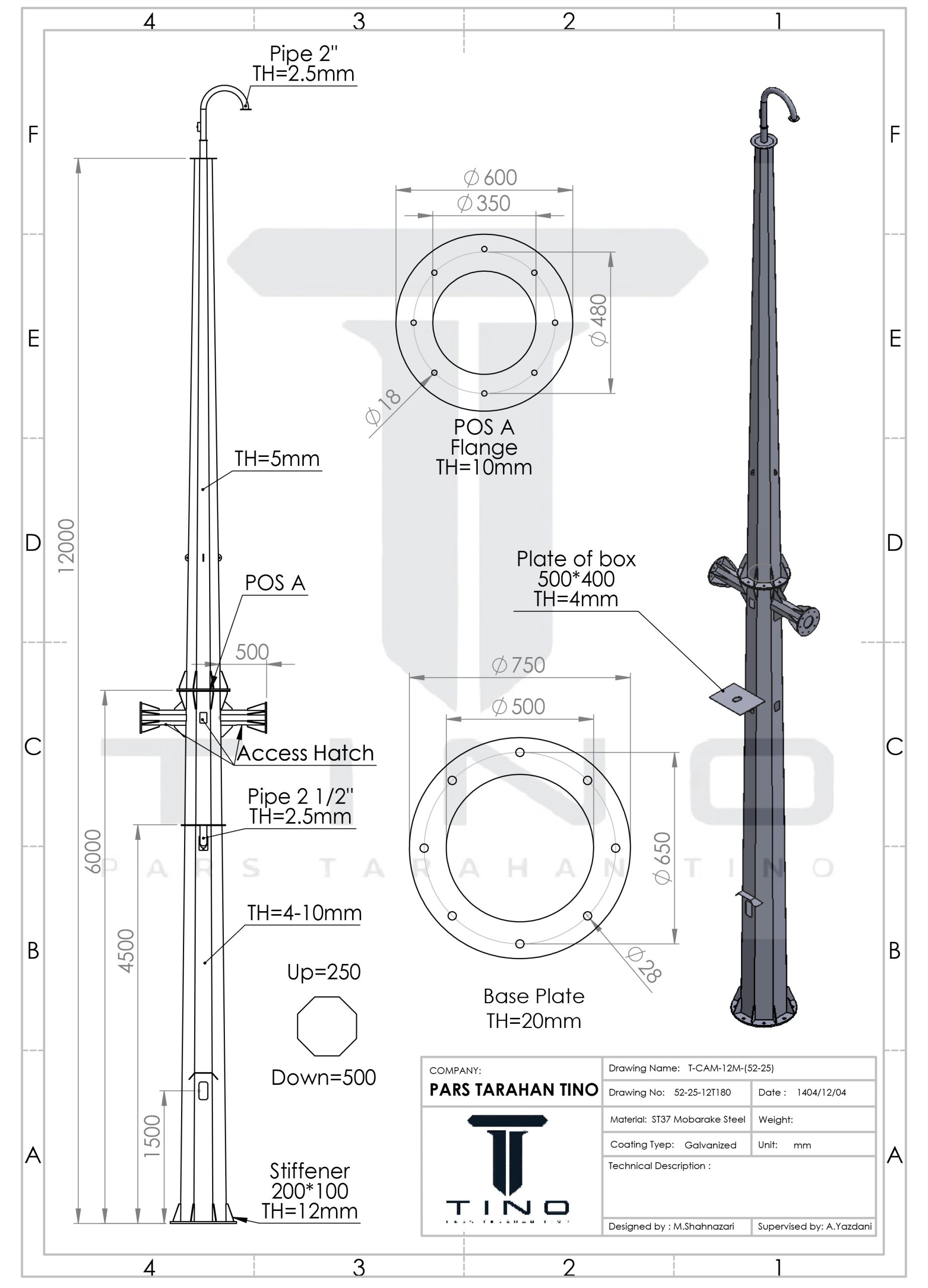

دکل دوربین ۱۲ متری قطر ۲۵–۵۰ | فلنچی، دودستک ۱۸۰ درجه
