فونداسیون پیش ساخته برای پایه های ترافیکی ، دکل دوربین،برج های نوری و پایه پرچم

فونداسیون 2700کیلویی پایه دوربین ترافیکی، برج نوری و پایه پرچم | پارس طراحان تینو

فونداسیون مناسب، یکی از مهم‌ترین بخش‌های اجرای سازه‌هایی مانند پایه‌های دوربین ترافیکی، برج‌های نوری و پایه‌های پرچم است. با توجه به ارتفاع سازه و نیروهای واردشده به آن، استفاده از فونداسیونی با ابعاد و سیستم اتصال متناسب، نقش مهمی در استقرار و عملکرد صحیح سازه دارد.

شرکت پارس طراحان تینو فونداسیون‌های تخصصی مورد استفاده برای پایه‌های دوربین ترافیکی، برج‌های نوری و پایه‌های پرچم را با قابلیت تغییر مشخصات اتصال متناسب با نیاز پروژه تولید و تأمین می‌کند.

کاربرد فونداسیون

این مدل فونداسیون برای سازه‌های مختلف با ارتفاع و شرایط بارگذاری متفاوت قابل استفاده است و به‌طور ویژه برای موارد زیر طراحی شده است:

پایه‌های دوربین ترافیکی با بازوی ۲ تا ۶ متر

برج‌های نوری

پایه‌های پرچم تا ارتفاع ۲۰ متر

سازه‌های مرتفع و تجهیزات مشابه با نیاز به فونداسیون عمیق و مقاوم

با توجه به نوع سازه و مشخصات پروژه، ابعاد فونداسیون و سیستم اتصال می‌تواند بر اساس محاسبات و نقشه اجرایی تعیین شود.

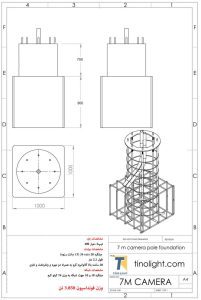

مشخصات فنی فونداسیون

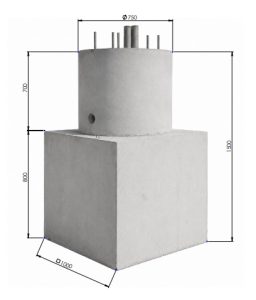

این فونداسیون از دو بخش اصلی تشکیل شده و مطابق نقشه، ابعاد کلی آن به شرح زیر است:

طراحی دو بخشی فونداسیون

یکی از ویژگی‌های این مدل، اجرای فونداسیون در دو مرحله بتن‌ریزی است. این ساختار شامل یک پاشنه مکعبی‌شکل در قسمت پایین و یک تاج استوانه‌ای‌شکل در قسمت بالای فونداسیون است.

مرحله اول؛ بتن‌ریزی پاشنه

در مرحله اول، قسمت پایینی فونداسیون که به شکل مکعبی طراحی شده است، بتن‌ریزی می‌شود. این بخش دارای ابعاد ۱۰۰×۱۰۰ سانتی‌متر و ارتفاع ۸۰ سانتی‌متر است.

پاشنه فونداسیون به‌عنوان بخش اصلی و حجیم‌تر سازه، نقش مهمی در ایجاد تکیه‌گاه مناسب برای قسمت بالایی و انتقال نیروهای واردشده به فونداسیون دارد.

مرحله دوم؛ بتن‌ریزی تاج استوانه‌ای

پس از اجرای بخش پایینی، قسمت بالایی فونداسیون به شکل استوانه‌ای اجرا می‌شود. این بخش دارای قطر ۷۵ سانتی‌متر و ارتفاع ۷۰ سانتی‌متر است.

محل قرارگیری سیستم اتصال و بولت‌های پایه در قسمت بالایی فونداسیون قرار گرفته و مشخصات آن بر اساس نوع سازه و صفحه‌پایه تعیین می‌شود.

بولت‌های فونداسیون؛ M22 تا M30

سیستم اتصال این فونداسیون با توجه به نوع سازه قابلیت تغییر دارد.

تعداد بولت‌ها می‌تواند ۶ یا ۸ عدد باشد و سایز بولت‌ها نیز متناسب با نوع پایه از M22 تا M30 قابل انتخاب است.

همچنین آکس بولت‌ها از ۴۰ تا ۶۵ سانتی‌متر قابل تغییر بوده و بر اساس ابعاد صفحه‌پایه و نقشه اتصال سازه تعیین می‌شود.

این قابلیت باعث می‌شود فونداسیون بتواند با انواع مختلف پایه‌های دوربین، برج‌های نوری و پایه‌های پرچم هماهنگ شود.

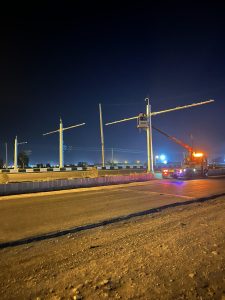

فونداسیون پایه دوربین ترافیکی با بازوی ۲ تا ۶ متر

پایه‌های دوربین ترافیکی که دارای بازوهای ۲ تا ۶ متری هستند، در معرض نیروهای مختلف ناشی از وزن تجهیزات، باد و شرایط محیطی قرار دارند. به همین دلیل، انتخاب فونداسیون متناسب با مشخصات پایه و بازوی دوربین اهمیت ویژه‌ای دارد.

این مدل فونداسیون می‌تواند برای پایه‌های دوربین ترافیکی در این محدوده مورد استفاده قرار گیرد و مشخصات بولت و آکس اتصال آن بر اساس نقشه پایه قابل تنظیم است.

فونداسیون برج نوری

برج‌های نوری به دلیل ارتفاع زیاد و سطح در معرض باد، به فونداسیونی متناسب با مشخصات سازه نیاز دارند. فونداسیون دو مرحله‌ای پارس طراحان تینو با پاشنه مکعبی و تاج استوانه‌ای، برای استفاده در پروژه‌های نصب برج‌های نوری قابل استفاده است.

مشخصات نهایی فونداسیون برج نوری باید بر اساس ارتفاع برج، وزن سازه، شرایط محل نصب و نیروهای طراحی تعیین شود.

فونداسیون پایه پرچم تا ارتفاع ۲۰ متر

این مدل فونداسیون برای پایه‌های پرچم تا ارتفاع ۲۰ متر نیز قابل استفاده است. با توجه به ارتفاع پایه پرچم و نیروهای محیطی واردشده به آن، استفاده از فونداسیون مناسب اهمیت زیادی دارد.

امکان تغییر تعداد بولت، سایز بولت و آکس بولت باعث می‌شود سیستم اتصال فونداسیون بر اساس مشخصات پایه پرچم و صفحه‌پایه آن تنظیم شود.

تولید فونداسیون تخصصی در پارس طراحان تینو

پارس طراحان تینو با تولید و تأمین انواع فونداسیون‌های مورد استفاده در پروژه‌های روشنایی، ترافیکی و عمرانی، امکان ارائه فونداسیون متناسب با مشخصات سازه و نیاز پروژه را فراهم می‌کند.

این فونداسیون با ارتفاع کل ۱۵۰ سانتی‌متر، شامل پاشنه مکعبی ۱۰۰×۱۰۰×۸۰ سانتی‌متر و تاج استوانه‌ای با قطر ۷۵ و ارتفاع ۷۰ سانتی‌متر است.

تعداد بولت‌ها ۶ یا ۸ عدد، سایز آنها M22 تا M30 و آکس بولت‌ها ۴۰ تا ۶۵ سانتی‌متر قابل تغییر است.

سفارش فونداسیون دوربین، برج نوری و پایه پرچم

برای سفارش این نوع فونداسیون از پارس طراحان تینو، مشخصات سازه، ارتفاع پایه، ابعاد صفحه‌پایه و نقشه اتصال در اختیار واحد فنی قرار می‌گیرد تا مشخصات بولت و سیستم اتصال متناسب با پروژه تعیین شود.

پارس طراحان تینو؛ تولید و تأمین فونداسیون‌های تخصصی برای پایه‌های دوربین ترافیکی، برج‌های نوری و پایه‌های پرچم.
